SFE CO₂超臨界萃取實驗裝置

　　概述：

　　超臨界萃取技術是現代化工分離中出現的新學科，是目前國際上興起的一種先進的分離工藝。所謂超臨界流體是指熱力學狀態處于臨界點(Pc、Tc)之上的流體，臨界點是氣、液界面剛剛消失的狀態點，超臨界流體具有不同的物理化學性質，它的密度接近于液體，粘度接近于氣體，而擴散系數大、粘度小、介電常數大等特點，使其分離效果較好，是很好的溶劑。超臨界萃取即高壓下、合適溫度下在萃取缸中溶劑與被萃取物接觸，溶劑擴散到溶質中，再在分離器中改變操作條件，使溶解物質析出以達到分離目的。

　　超臨界萃取有如下特點：

　　萃取效率-高：原料中有效成分的萃取轉移率達到95%以上。

　　資源綜合利用率-高：資源的有效利用率為傳統工藝的3倍以上，自然資源得到利用。

　　質量穩定性-高：生產過程使用自動化設備，顯著提高產品批次穩定性。

　　自動化程度-高：全部采用流體控制技術，實現全過程工藝參數自動監控、存檔。

　　生產效率-高：間斷連續作業方式將空間、人員、輔助設備的利用率明顯提高，成套設備減少生產環節，大幅提高生產效率。

　　綜合成本-低：能源、人工、占位空間減小，資源利用率提高，使綜合生產成本下降30%。

　　環境污染-低：工作時間內完全密閉循環，無溶劑殘留。原材料渣料綜合利用，原料、環境的污染降至低值。

　　超臨界裝置由于選擇了CO₂介質作為超臨界萃取劑，使其具有以下特點：

　　1、超臨界操作范圍廣，便于調節。

　　2、選擇性好，可通過控制壓力和溫度，有針對性地萃取所需成份。

　　3、操作溫度低，在接近室溫條件下進行萃取，這對于熱敏性成份尤其適宜，萃取過程中排除了遇氧氧化和見光反應的可能性，萃取物能夠保持其自然風味。

　　4、從萃取到分離一步完成，萃取后的CO2不殘留。

　　5、CO2無毒、無味、不燃、價廉易得，且可循環使用。

　　6、萃取速度快。

　　超臨界萃取產品的應用：

　　1、醫藥品行業：

　　(1)、中藥有效成份的提取。

　　(2)、藥品原料的濃縮。

　　(3)、脂質混合物的濃縮與精制。

　　(4)、有機溶劑的脫除。

　　2、食品行業：

　　(1)、菌體生成物的分離

　　(2)、香精香料的提取

　　(3) 、動植物脂肪和脂溶性成份的提取

　　(4)、植物堿的提取

　　(5)、食用色素的提取

　　(6)、脫臭、脫色、脫酸和脫除有機溶劑

　　(7)、有害有毒物質的脫除。

　　3、化妝品行業

　　精油、香料的提取;

　　精油、香料的精制;

　　4、石油行業

　　石油殘渣油的脫瀝;

　　潤滑油的再生;

　　巖心的洗油;

　　5、化工行業

　　烴的分離;

　　有機合成原料的分離;

　　共沸混合物的分離;

　　反應原料的回收;

　　6、環境保護行業

　　原料、泥土和放射廢水中有害重金屬離子的清楚;

　　精密清洗

　　主要技術參數

　　1、 萃 取 釜：1L/2L/5L/10L/15L/20L,40Mpa/50MPa，85℃(可定制)

　　2、 分 離 釜：1L/2L/3L/5L/10L,20MPa/30MPa、85℃(可定制)

　　3、 制冷系統：風冷，進口核心部件，環保冷媒

　　4、 儲 罐：10L/16MPa

　　5、 CO2循環泵：50L/50MPa/、100L/50MPa,變頻調速

　　6、 柱塞劑泵：4L/20MPa 變頻調速

　　主要結構組成：

　　裝置主要由制冷系統、CO2貯罐、混合器、過濾器、萃取釜、分離釜、二氧化碳注入泵、攜帶劑泵、壓力控制系統、流量計、安全保護裝置、電控機箱機架面板等組成。全套設備支架304不銹鋼。附屬設備和系統都能滿足超臨界萃取需求和流程要求。所有設備布置集中，整潔、緊湊合理。操作方便、直觀、安全可靠。

　　系統工作描述：

　　CO₂從鋼瓶進入冷凝器加注到CO₂儲罐，CO₂儲罐內的液體CO₂由CO₂主泵泵入換熱器，由換熱器加熱，使CO₂相變?yōu)槌R界狀態，達到工藝流程需求。超臨界狀態的 CO₂從萃取釜底部進入萃取釜，與物料充分接觸，物料在萃取釜內進行萃取物提取。

　　萃取的混合物和CO2從萃取釜頂部出口，經萃取釜出口處的高壓調節閥，進入一級分離釜解析?？刂埔患壏蛛x釜工藝條件，萃取混合物解析分離。解析物從分離釜底部取出。

　　不滿足解析條件的萃取混合物經由一級分離釜出口的高壓調節閥調控，進入二級分離釜，控制二級分離釜工藝條件，萃取混合物再次解析分離。解析物從分離釜底部取出。最后氣態CO2通過過濾器過濾進入冷凝器。經冷凝，氣態CO2變?yōu)橐簯B(tài)進入CO2儲罐，進行系統重復再次循環萃取。

　　儀器特點：

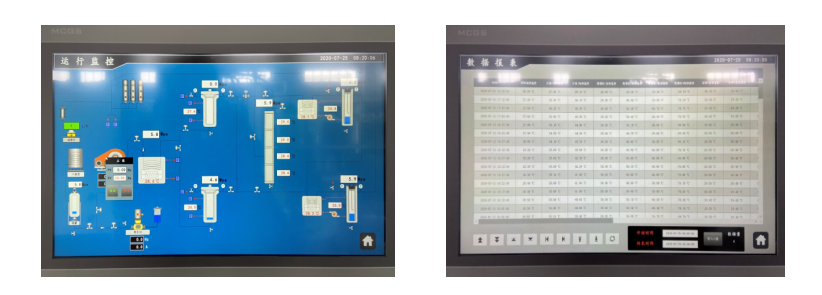

　　1.功能部件: 采用行業品牌，核心部件選用進口原件。保證性能穩定性，避免設備故障率。全不銹鋼支架，完全匹配現代醫藥生產要求，杜絕衛生安全隱患。人機操控界面可實時監測壓力、溫度、流量等數據并且可以對溫度、主副泵的頻率進行設定。

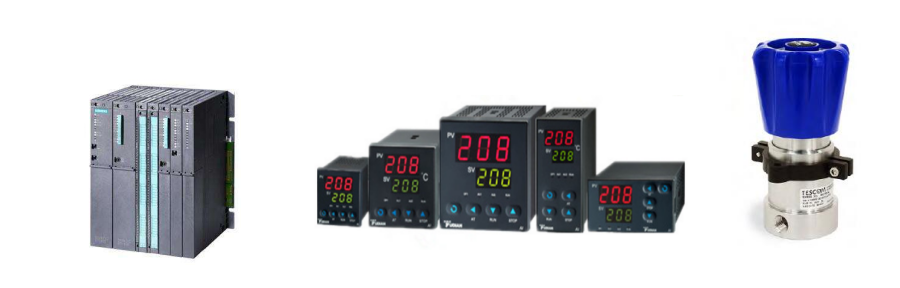

　　電器元件-斷路器、繼電器、接觸器、固態繼電器等均選用全球品牌“施耐德”。PLC選用西門子。壓力、流量、溫度顯示表選用“宇電”品牌。

　　萃取釜調壓器選用美國TESCOM進口背壓閥。壓力調節范圍0-80Mpa，控制精度0.1Mpa。

　　2.超臨界CO2流體：無毒和不可燃，有利于安全生產，而且來源豐富，價格低廉有利于應用，降低成本。并且這套設備流程是循環閉路，CO2在設備中可以循環使用。

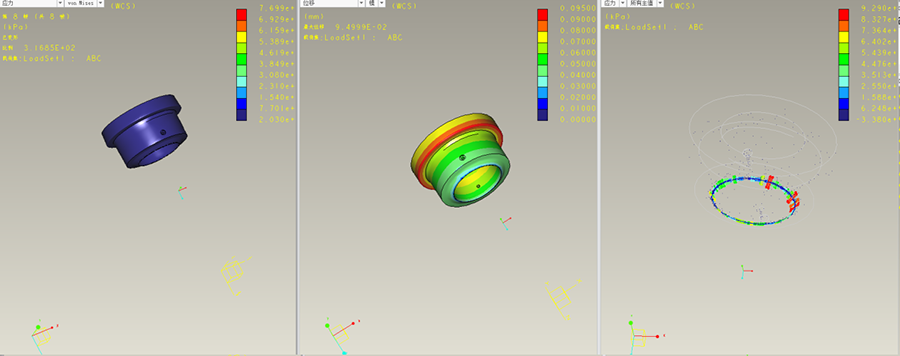

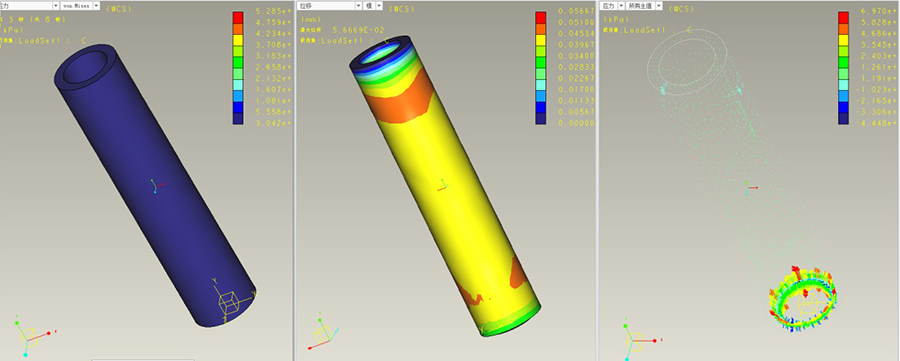

　　3.設備設計特點: 整套設備3維設計，實現模塊化系統，可以直接更換、升級單一單元，隨時使設備保持性能。設備上每件高壓容器都經過專業三維軟件應力分析，從而確保該設備的使用壽命。

　　4.超長的服務期限: 整套設備質保2年，終身享受技術服務，避免后期維保擔憂。

　　一、品質保障(自主生產，自行銷售)

　　二、質量保障(一 機一碼，存檔管理，任何時間可以查詢所有部件信息)

　　三、服務保障(超長質保時間，專業維保，終身維修)

　　1、設備所有部件出現質量問題，只換不修。

　　2、每臺設備一年內出現3次故障(非人為行為)，免費延保1年。

　　3、免費安裝、調試，專員售后，終身技術支持。
